天玑9500采用台积电3nm工艺和第三代全大核架构，单核性能达4000+，多核达11217，支持SME2指令集。首发四通道UFS 4.1，全链路提速，功耗优化显著，适用于多任务场景。

🔥天玑9500采用台积电3nm工艺，搭载第三代全大核架构，包含1个C1-Ultra超大核（最高4.21GHz）、3个C1-Premium超大核和4个C1-Pro大核，单核性能达4000+，多核性能达11217，火力全开。

🚀支持SME2矩阵运算指令集，进一步提升端侧AI与高强度任务的吞吐能力，兼顾直线与弯道性能，成为“直线王者”与“弯道高手”。

💾首发四通道UFS 4.1，从双通道跃升至四通道，读写速度翻倍，大模型加载、视频剪辑、游戏资源拉流均如光速进仓，全链路提速显著。

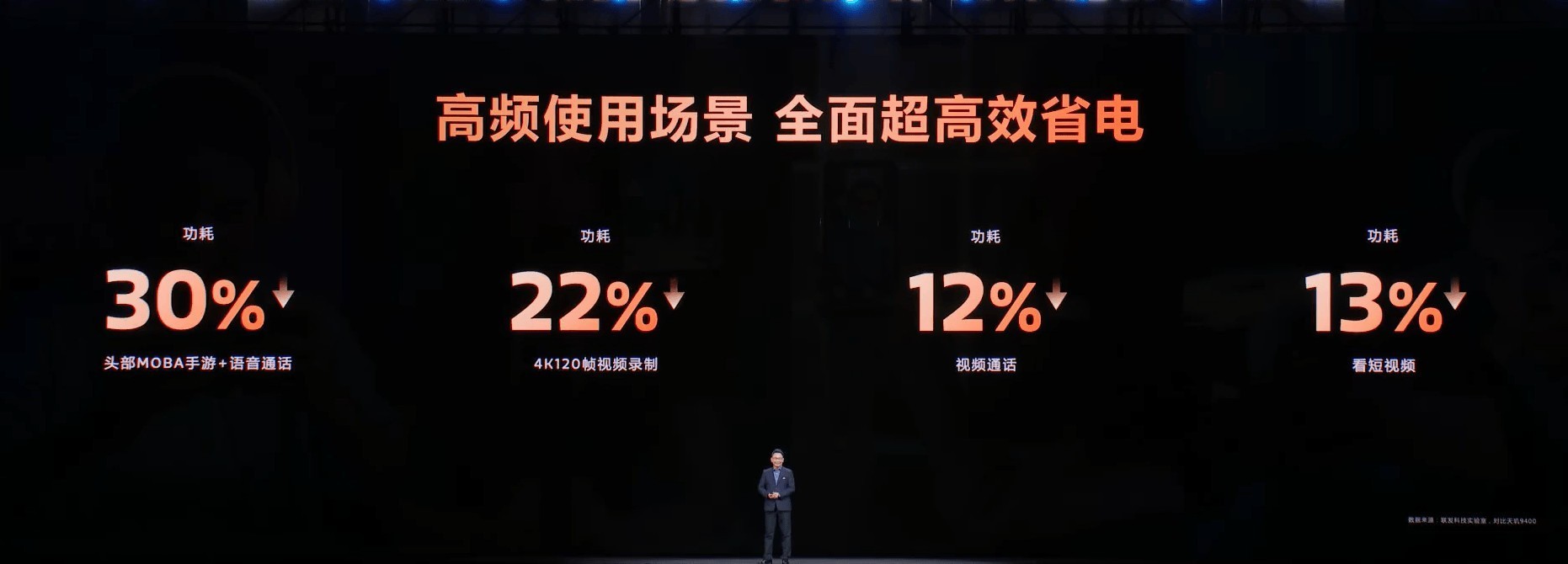

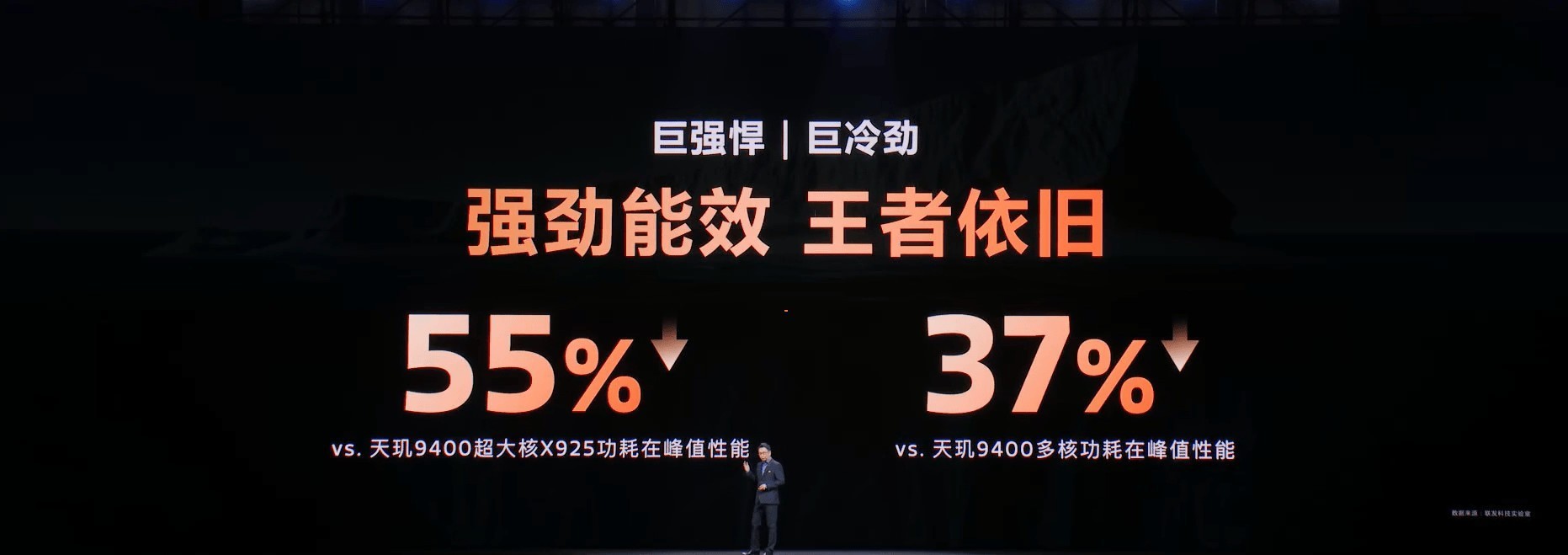

🌡️采用更高容量缓存、动态调度与电压管理，在峰值相同的情况下，超大核功耗下降55%、多核功耗下降37%，强而不热，支持游戏团战+语音连麦、4K拍摄等重载场景。

📱日常应用中，4000+单核带来前台秒响应，11217多核实现后台全托管，社交、游戏、拍摄、办公四线并行无压力，体验流畅如金牌助理。

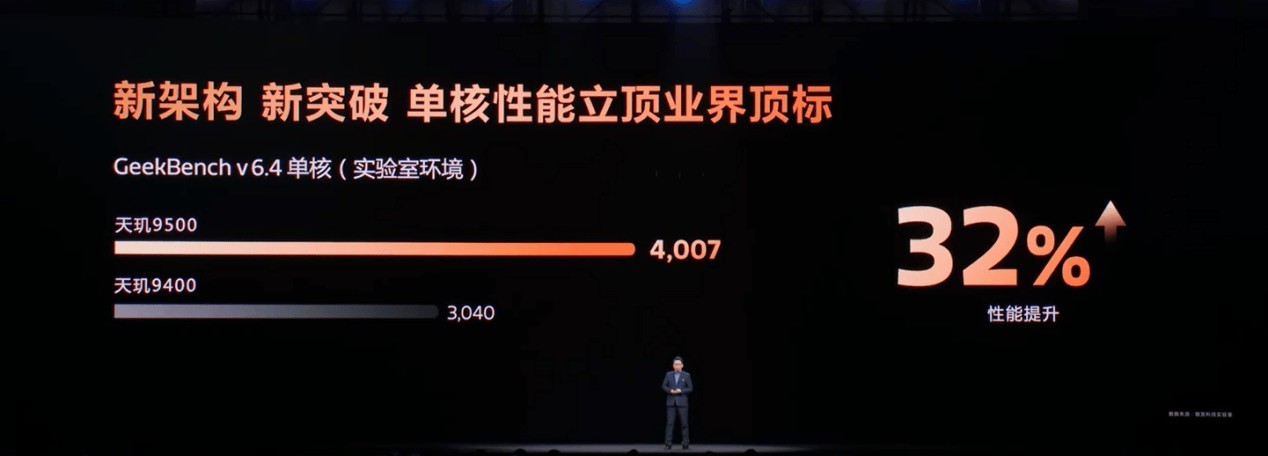

2025-09-23 15:31:52  作者：狼叫兽讲清楚：今年该看谁稳住大场面。天玑9500 上来就是极限单核 4000+，直接把对位锁在 A19 Pro；多核 11217 把后台与多任务的地基铺平。

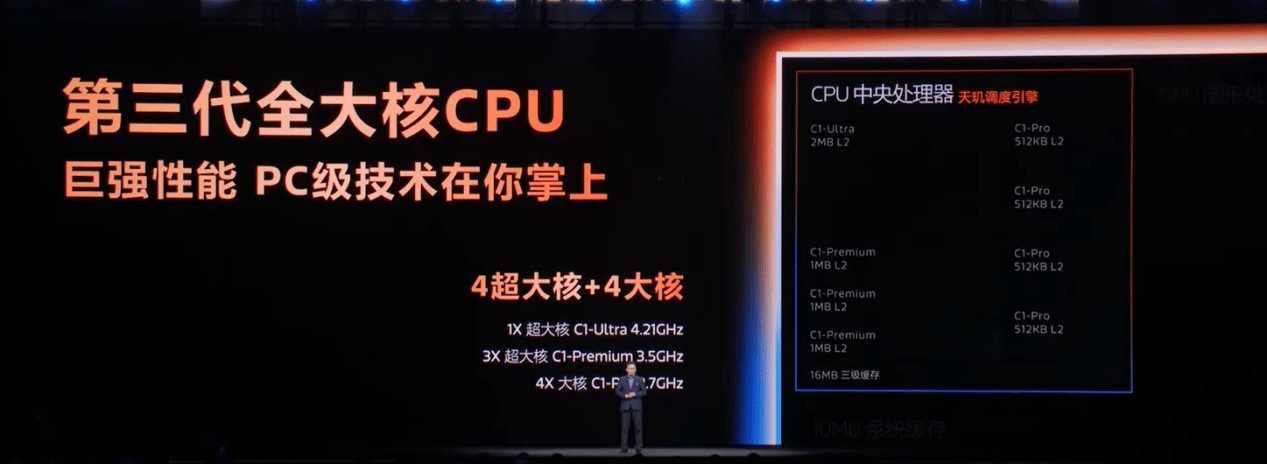

为什么它能这么猛？秘密在于这颗芯片用上了业界最先进的台积电第三代 3nm 工艺 和 全新“第三代全大核”架构，包含1个C1-Ultra 超大核（最高 4.21GHz）、3个C1-Premium 超大核 和 4个C1-Pro 大核，火力全开就像引擎齐发力，转速上得快、扭矩还大。同时加入 SME2 矩阵运算指令集，把端侧 AI 与高强度任务的吞吐再拉一档，既是“直线王者”，也是“弯道高手”。
